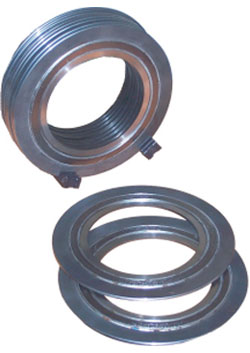

Спирально-навитые межфланцевые прокладки (СНП)
Элементами конструкции спирально- навитых прокладок являются:
Прокладки межфланцевые спирально-навитые предназначены для уплотнения круглых отверстий плоских фланцевых соединений, соединений типа "шип-паз", "выступ-впадина" и "присоединительный выступ" арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования химической, нефтеперерабатывающей, металлургической, фармацевтической и других отраслей промышленности, а также в атомной энергетике. |
 |
СНП с фторопластовой лентой - Ф-4 / ПТФЭ / PTFE
вода любая и рассолы, все химически агрессивные и нейтральные среды за исключением расплавов щелочных металлов и трифторида хлора в температурном диапазоне -200/+180 °С.
СНП с графитовой лентой - терморасширенный графит
- перегретый пар до +450 °C, перегретая пресная и техническая вода и рассолы, высокотемпературные применения почти на всех средах с температурой до +450 °C
- не применяется в контакте с пищевыми продуктами, на фторе, хлоре, броме, сильных кислотах, отбеливающих растворах, шламах и щелоках в варке целлюлозы, царской водке, хромовой кислоте, соединениях, содержащих ион хрома VI валентности, растворах щелочных, щелочноземельных материалов, жидком аммиаке, расплавах солей алюминия и некоторых других средах
Типы спирально-навитых прокладок
Тип А – без ограничительных колец для монтажа между фланцев с поверхностями типа «шип-паз»
Тип Б – без ограничительных колец для монтажа между фланцев с поверхностями типа «выступ-впадина»
Тип В – с внутренним ограничительным кольцом для монтажа между фланцев с поверхностями типа «выступ-впадина»
Тип Г – с наружным ограничительным кольцом для монтажа между фланцев с поверхностями типа «присоединительный выступ»
Тип Д – с наружным и внутренним ограничительными кольцами для монтажа между фланцев с поверхностями типа «присоединительный выступ»
